Komory EMC – kompleksowe rozwiązania do badań kompatybilności elektromagnetycznej

Komory EMC stanowią podstawowy element infrastruktury laboratoryjnej wykorzystywanej do badań kompatybilności elektromagnetycznej. Oferujemy kompletne rozwiązania obejmujące komory, wyposażenie pomiarowe, systemy pomocnicze oraz materiały ekranujące, przeznaczone dla laboratoriów badawczych, przemysłu, branży automotive oraz sektora wojskowego.

Komory bezodbiciowe

Komory rewerberacyjne

Klatki Faradaya

Komory GTEM

Wyposażenie komór EMC

Systemy audio i video

Absorbery EMC

Ferryty

Materiały ekranujące

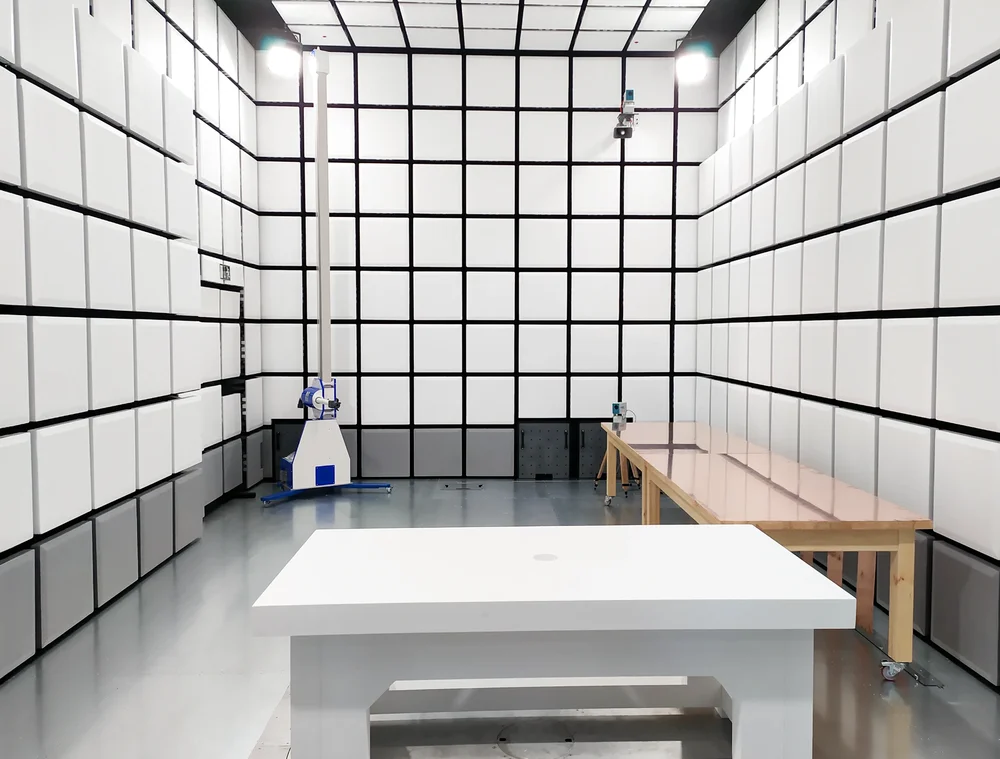

Komory bezodbiciowe – kontrolowane środowisko elekromagnetyczne

Komory bezodbiciowe umożliwiają wykonywanie pomiarów emisji w zakresie od 30 MHz do 18 GHz zgodnie z CISPR 16-1-4 oraz odporności w zakresie od 80 HMz do 6 GH według IEC/EN 61000-4-3. Pomiary wykonywane są w pełni kontrolowanych warunkach elektro-magnetycznych.

Komory bezodbiciowe firmy COMTEST charakteryzują się bardzo wysoką skutecznością ekranowania – do 40 GHz, zgodnie z EN 50147-1. Zastosowanie lekkich, wytrzymałych i niepylących absorberów EPS pozwala na budowę mniejszych i lżejszych komór bez utraty funkcjonalności.

Dostępne konfiguracje:

SAC 3 m, 5 m, 10 m
MIL-STD, CISPR 25
Antenowe FAR

Komory rewerberacyjne – profesjonalne rozwiązania dla EMC

Komory rewerberacyjne COMTEST spełniają wymagania norm IEC/EN 61000-4-21, EUROCAE/ED-14, MIL-STD-461 oraz standardów branży automotive. Oferowane są w wersjach ze standardowymi mieszadłami lub z innowacyjną ścianą mieszającą. Wszystkie mieszadła są kompatybilne z oprogramowaniem producentów takich jak: Nexio, Teseq, R&S czy Raditeq.

Przykładowe obszary robocze EUT:

80 MHz–18 GHz EUT: 7x7x4 m(h)
100 MHz–18 GHz  EUT: 5x5x3.5 m(h)
200 MHz–18 GHz  EUT: 2.2×2.4×1.25 m(h)
400 MHz–18 GHz  EUT: 0.8×0.8×0.8 m(h)
1000 MHz–18 GHz  EUT: 0.5×0.5×0.5 m(h)

Klatki Faradaya – najwyższa skuteczność ekranowania

Klatki Faradaya COMTEST zapewniają bardzo wysoką tłumienność do 40 GHz, zgodnie z EN 50147-1. Dzięki unikatowej konstrukcji drzwi dwunożowych, specjalnym uszczelkom oraz zaawansowanej technologii cynkowania paneli, możliwe jest uzyskanie najwyższych parametrów ekranowania.

Dostępne są drzwi:

przesuwne
jednoskrzydłowe i dwuskrzydłowe
sterowane ręcznie, półautomatycznie lub automatycznie.

Klatki, w zależności od ich wykończenia oraz stosując odpowiednie filtry i mediakonwertery, mogą pełnić funkcję:

pomieszczeń pomiarowych EMC
pomieszczeń aparaturowych
pomieszczeń TEMPEST
pomieszczeń antypodsłuchowych
serwerowni.

Komory GTEM – idealne do badań małych EUT

Komory GTEM firmy Raditeq są zgodne z normą PN/EN 61000-4-20. Umożliwiają pomiary emisji promieniowanej oraz odporności na zaburzenia promieniowane w zakresie od 80 kHz do 6 GHz. W zależności od rozmiaru EUT dostępne są różne rozmiary komór.

Komory mogą być wyposażone w:

systemy kamer
uchwyty obrotowe do montażu badanych obiektów
kompletne zestawy do badań odporności na zakłócenia promieniowane (generatory, wzmacniacze, sondy).

Wyposażenie komór EMC – maszty i stoły obrotowe

Firma MATURO dostarcza profesjonalne wyposażenie do komór EMC, w tym:

maszty antenowe (pneumatyczne lub elektryczne), pozwalające na montaż dowolnej anteny
stoły obrotowe do małych i dużych EUT
specjalne pozycjonery antenowe
pozycjonery liniowe
hamownie do badań EMC/EMI.

Każdy produkt może zostać indywidualnie dopasowany do wymagań laboratorium.

Wyposażenie komór EMC – maszty i stoły obrotowe

Systemy audio i video – pełna kontrola EUT

Systemy wizyjne Pontis przeznaczone do komór bezodbiciowych charakteryzują się wysoką odpornością na pole elektromagnetyczne do 200 V/m. Umożliwiają wizualną i dźwiękową kontrolę EUT podczas badań.

Oferowane systemy wyposażane są w kontrolery i systemy obracania, dzięki którym można dokładnie obserwować dowolny fragment EUT podczas testów. Systemy audio pozwalają komunikować się z osobami przebywającymi w komorze. Oprogramowanie umożliwia rejestrację przesyłanych obrazów z kamer.

Oferta obejmuje:

kamery ekranowane
produkty ekranowane do specjalnych zastosowań
ekranowany sprzęt audio
ekranowane konwertery.

Absorbery EMC – trwałość i skuteczność

Absorbery polistyrenowe DMAS charakteryzują się wysoką sztywnością oraz odpornością na zmiany wilgotności. Dzięki zastosowaniu zaawansowanej technologii zamkniętokomórkowej są niepylące i i utrzymują swoje właściwości użytkowe w długim okresie eksploatacji. Produkty DMAS objęte są 25-letnią gwarancją. Wyróżniają się trwałością, są przyjazne środowisku oraz zgodne z wymaganiami REACH i RoHS.

Typy absorberów:

Hybrydowe: HT25 (250 mm), HT45 (450 mm), HT65 (650 mm)
Mikrofalowe: MT13 (130 mm), MT25 (250 mm), MT45 (450 mm), MT65 (650 mm)
MIL-STD: MT50
Podłogowe.

Ferryty – skuteczna absorpcja EMC

Nasze absorbery ferrytowe charakteryzują się doskonałą wydajnością pochłaniania, odpornością, wysoką wytrzymałością i dobrą odpornością na ciepło. Dzięki temu mogą być szeroko stosowane w komorach bezodbiciowych do testów kompatybilności elektromagnetycznej (EMC) lub jako bloki przeciwzakłóceniowe (EMI).

Właściwości:

Szerokie zastosowanie: komory EMC, pomieszczenia MIL/Tempest.
Wysoka absorpcja elektromagnetyczna w zakresie 30 MHz–1 GHz.
Łatwy montaż: przyklejane za pomocą kleju lub przytwierdzane za pomocą kołków montażowych.
Standardowy rozmiar: 100 x 100 x 6 mm – idealny do projektów EMC.

Materiały ekranujące EMC – elastyczne i trwałe

AP-FLYER oferuje wysokiej jakości materiały ekranujące EMC o doskonałej skuteczności ekranowania, szczególnie w zakresie wysokich częstotliwości GHz.

Materiały te cechuje:

Odporność na: wilgoć, mróz, warunki atmosferyczne.
Komfort: lekkie, oddychające (przepuszczają powietrze).
Skuteczność: ochrona przed promieniowaniem w.cz. i polami niskiej częstotliwości.

Oferta obejmuje:
